화학 공학 전공 지식의 반도체 적용

20세기 반도체 산업이 '더 작은 회로를 설계하는' 전자공학의 시대였다면,

21세기 지금은 '누가 물질을 원자 단위로 제어하는가'를 다투는 화학공학의 시대입니다.

선폭이 3nm, 2nm로 줄어들면서 이제 전기적 신호를 보내는 것보다,

그 선을 어떻게 화학적으로 깎고(Etch), 쌓고(Deposition), 씻어내느냐(Cleaning)가 수율의 핵심이 되었기 때문입니다.

화학공학도는 이제 단순한 공정 관리자를 넘어, '나노 스케일의 화학 공장'을 설계하고 운영하는 총괄 설계자가 되어야 합니다.

본 칼럼에서는 화학공학 전공자가 반도체라는 거대한 산업 분야에 뛰어들기 위해 갖춰야 할 역량에 대해 설명드립니다.

제1장: 화공 지식의 변주 - 학문의 깊이가 공정의 수율이 된다.

반도체 FAB(Fabrication) 내부는 거대한 단위 조작의 집합체입니다.

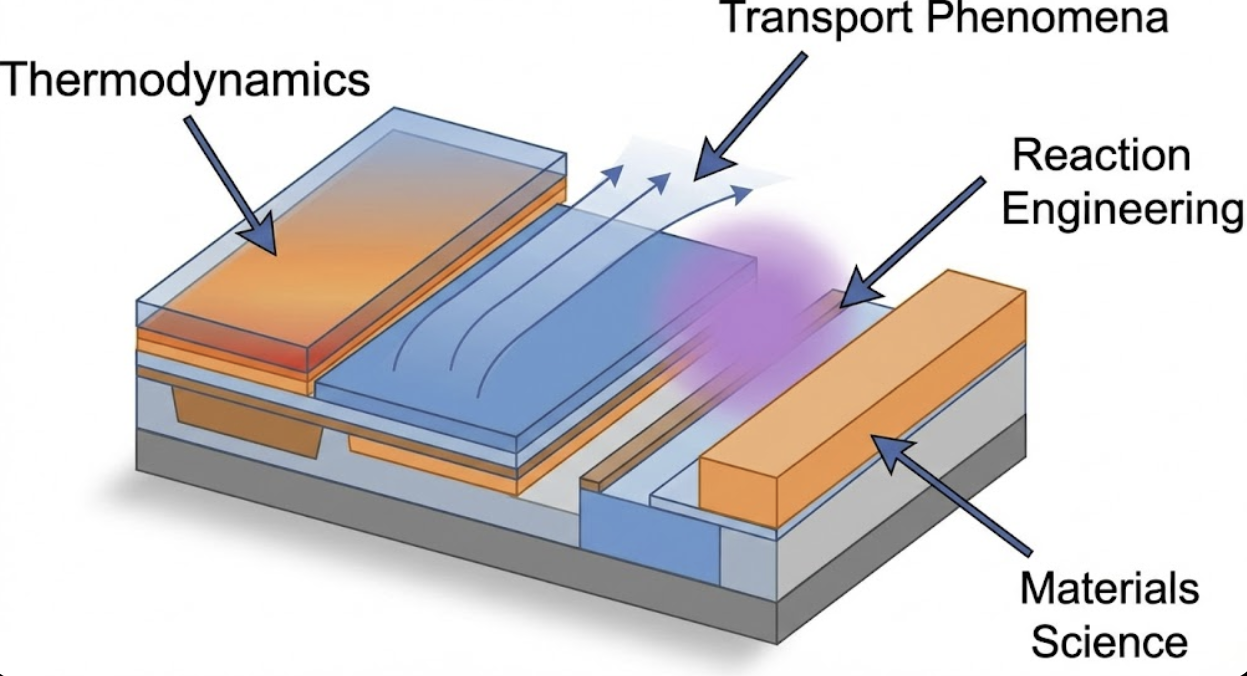

학부 시절 배운 4대 역학이 어떻게 반도체 장비 속에서 구현되는지 이해하는 것이 첫 번째 단계입니다.

1.1 유체역학(Fluid Dynamics)과 증착의 미학

CVD(Chemical Vapor Deposition)나 ALD(Atomic Layer Deposition) 장비 내부에서 전구체(Precursor) 가스는 어떤 흐름을 보일까요?

층류(Laminar Flow)와 난류(Turbulent Flow) 사이의 미묘한 경계에서 가스가

웨이퍼 표면에 얼마나 균일하게 도달하느냐가 박막의 품질을 결정합니다.

화공학도는 가스의 점도, 확산 계수, 그리고 압력에 따른 유동 변화를 계산하여 '균일도(Uniformity)'라는 난제를 해결합니다.

아래와 같이 산화막 형성 반응에서 온도와 압력에 따른 자유 에너지 변화를 계산하고 반응 속도를 제어해야만 고품질의 박막을 얻을 수 있습니다.



1.2 열역학(Thermodynamics)과 반응공학(Reaction Engineering)

식각(Etch) 공정에서 플라즈마 상태의 이온들이 웨이퍼와 반응할 때,

자유 에너지 변화를 예측하고 반응 속도를 제어하는 것은 화학공학도의 고유 영역입니다.

온도 1도, 압력 1mTorr의 변화가 화학 평형을 어떻게 뒤흔드는지 이해하는 엔지니어만이 미세 패턴의 무너짐을 막을 수 있습니다.



1.3 계면화학(Surface/Interface Chemistry)

웨이퍼 표면의 거칠기(Roughness)나 미세한 파티클 하나는 수천억 원의 손실로 이어집니다.

화학공학도는 세정 공정에서 계면활성제와 약액의 농도를 조절하여 표면 장력을 제어하고,

CMP(Chemical Mechanical Polishing) 공정에서 슬러리(Slurry) 내 연마 입자와

웨이퍼 표면의 화학적 결합력을 조절해 원자 단위의 평탄화를 구현합니다.

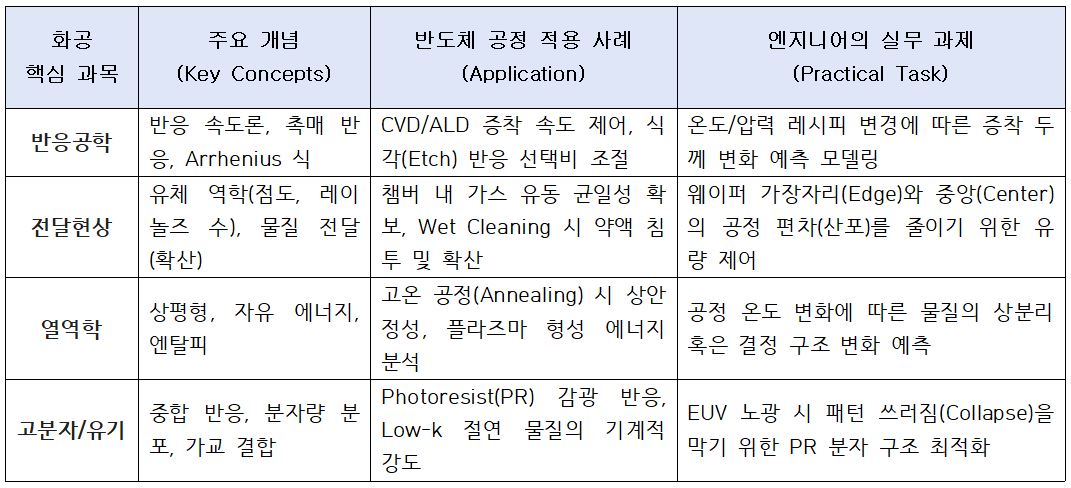

[반도체 단위 공정별 화공 매커니즘]

노광(Photo): 광중합 반응, 산(Acid)의 확산 제어, 고분자 사슬 구조 최적화

식각(Etch): 선택비(Selectivity) 계산, 이온 충돌과 화학 반응의 시너지 메커니즘

박막(Film): 표면 흡착 에너지 분석, 원자층 단위의 자기 제한적 반응(Self-limiting reaction)

연마(CMP): 슬러리의 유변학(Rheology), 기계적 마찰과 화학적 부식의 균형







제2장: 소재의 혁명 - EUV에서 HBM까지, '물질'로 승부하라



최근 반도체 시장의 뜨거운 감자인 EUV(극자외선) 공정과 HBM(고대역폭 메모리)은 화공학도들에게 새로운 기회의 장을 열어주었습니다.

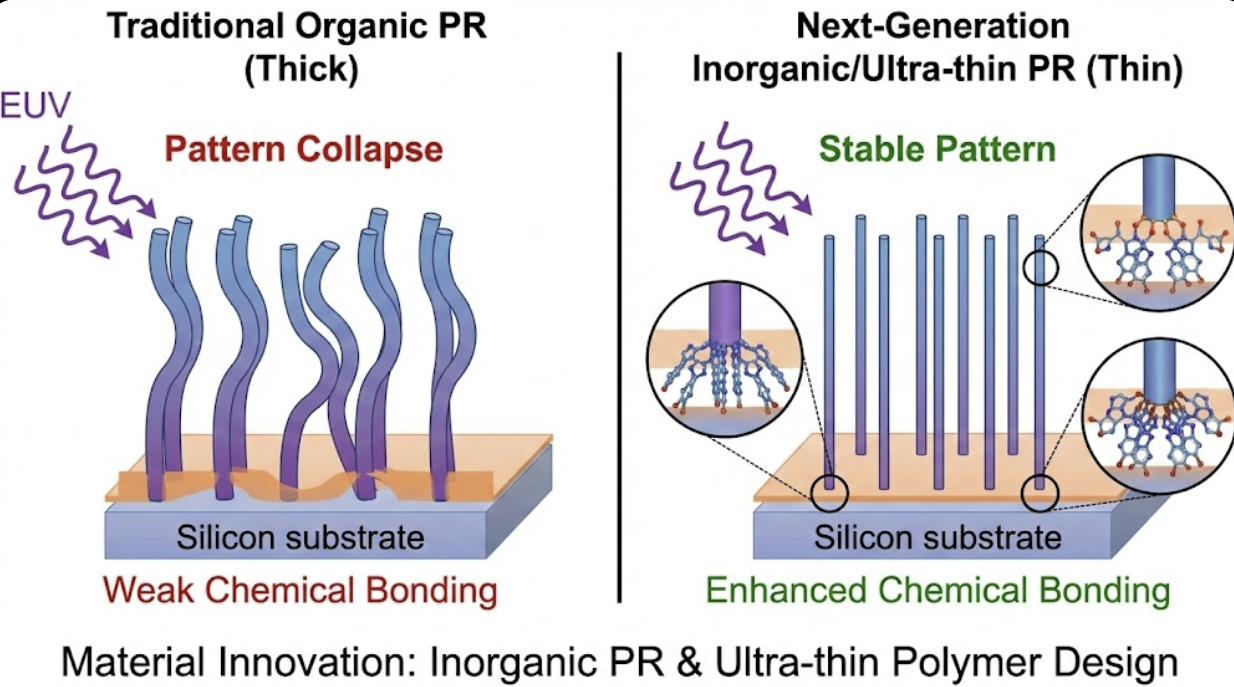

2.1 EUV와 Photoresist의 진화

EUV 광원은 파장이 매우 짧아 기존의 PR(감광액)로는 해상도를 견디기 어렵습니다.

여기서 '무기물 PR'이나 '두께가 극도로 얇은 고분자 설계'가 등장합니다.

화학적 결합력을 높여 패턴이 쓰러지는 현상(Pattern Collapse)을 방지하는 것은 순수하게 고분자 공학적 역량에 달려 있습니다.

EUV PR 구성 및 종류에 따라 주요 DEFECT 감소는 물론 수율이 향상 개선이 뚜렷히 보이고 있는 상태로 더더욱 소재에 대한 이해가 중요해졌습니다.



2.2 HBM과 패키징 솔루션

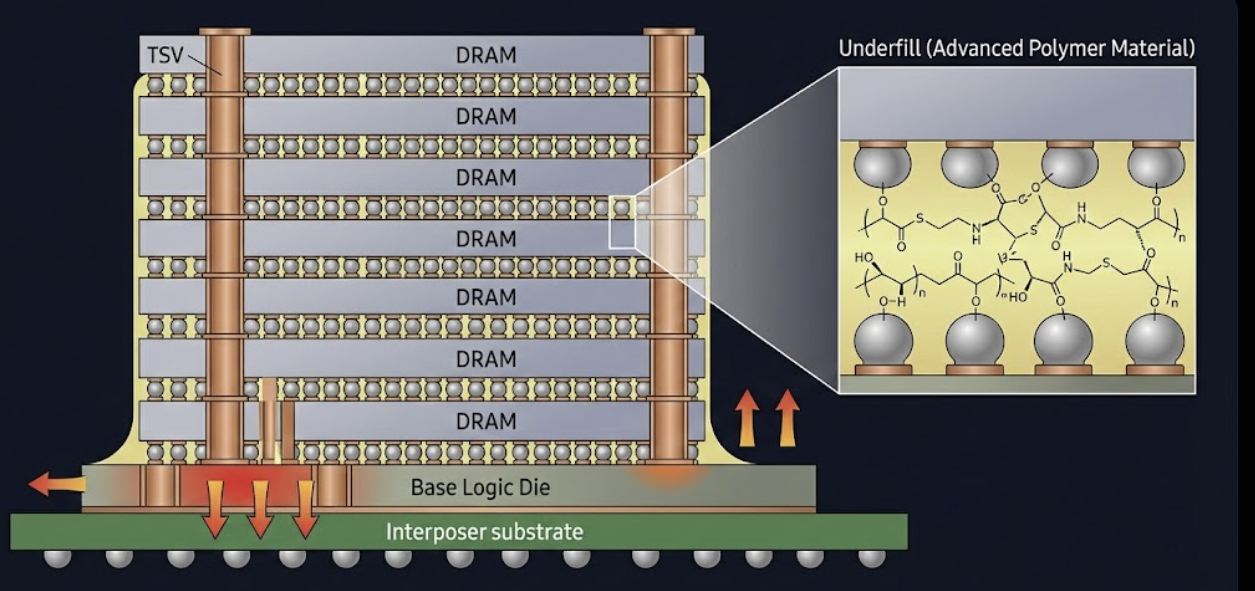

반도체를 수직으로 쌓아 올리는 HBM의 핵심은 '열 관리'와 '본딩'입니다.

칩 사이를 채우는 물질인 MUF(Molded Underfill)의 점도를 조절하여 기포 없이 틈새를 메우고,

열전도도를 높이는 기술은 화학공학의 열전달(Heat Transfer) 지식을 극한으로 요구합니다.



화학공학도가 가진 물질에 대한 깊은 이해와 공정 제어 능력은 반도체 산업의 한계를 밀어내는 가장 강력한 엔진입니다.

우리가 공부한 열역학 법칙과 전달 방정식들이 나노미터 단위의 실리콘 위에서 살아 숨 쉬고 있다는 사실이야말로,

화학공학도가 자부심을 느껴야 할 가장 큰 이유입니다.



다음 칼럼에는 화학공학 전공자로서



“그래서 나는 어디로 가야 하는가?”, “취업은 어떻게 준비해야 하는가?”, “10년 뒤 커리어는 어떻게 설계해야 하는가?”



에 대한 내용으로 이어서 연재하겠습니다.
